Come lavorare con CAD/CAM
In CNCSimulator PRO lo chiamiamo SimCam ed è il componente software che ci permette di fare molte cose strabilianti. Seguendo questa guida acquisirai le basi per poter procedere in autonomia nella creazione dei tuoi splendidi progetti. Buono studio e buon lavoro!
Come stabilire i percorsi utensile
12.3.3. Esercitazione 3 - CAD/CAM
Benvenuti nel nostro tutorial CAD/CAM completo! In questa guida ti mostreremo attraverso il processo passo dopo passo come creare un progetto e prepararlo per la lavorazione CNC.
Il software CAD/CAM combina la potenza della progettazione assistita da computer (CAD) e della produzione assistita da computer (CAM) in un'unica piattaforma integrata. Questa combinazione è essenziale per la produzione e la prototipazione moderna, consentendo una progettazione precisa ed efficiente e facilitando una transizione graduale dalla progettazione digitale alla produzione fisica.
Nel corso di questo tutorial, copriremo un'ampia gamma di operazioni, iniziando con le tecniche di disegno di base, raggruppando e specchiando oggetti e procedendo verso attività più complesse come l'impostazione di percorsi utensile per la programmazione CNC. Creeremo un pezzo, lo sposteremo nella posizione corretta e configureremo i parametri per varie operazioni di taglio.
Che tu sia un ingegnere esperto che desidera affinare le proprie capacità o un principiante che si tuffa nel mondo del CAD/CAM, questo tutorial è progettato per fornirti preziosi spunti e conoscenze pratiche. Cominciamo e, alla fine di questa guida, sarai sulla buona strada per creare progetti complessi e prepararli per la lavorazione CNC. Buon apprendimento!
Questa è la parte che faremo oggi:
È una buona idea stampare il disegno prima di iniziare il tutorial. Così non sarà necessario scorrere indietro per guardarlo. Puoi anche trovare il disegno nella cartella degli esempi di SimCam.
Questo tutorial è stato creato utilizzando i millimetri come unità. Se utilizzi i pollici, vai alle impostazioni del programma e passa ai millimetri.
Carica la fresatrice illimitata.
Ricordarsi di salvare frequentemente il progetto per evitare di perdere i progressi a causa di interruzioni di corrente o arresti anomali del computer.
Un altro suggerimento utile è che se commetti un errore, puoi sempre annullare l'ultimo passaggio premendo Ctrl - Z sulla tastiera.
Iniziamo!
Disegnare il particolere
Come puoi vedere, la parte è simmetrica. Possiamo disegnarne solo un lato e poi specchiarlo attorno alla linea centrale. Disegniamo il lato sinistro.
Per ora possiamo utilizzare il cerchio con diametro 100 come origine del disegno. Successivamente cambieremo l'origine per l'output del CNC.
Inizia disegnando la linea centrale.
Fare clic sul pulsante delle impostazioni della griglia
e impostare 1 mm come spaziatura della griglia.
e impostare 1 mm come spaziatura della griglia.
Fare clic su [ Linea ] - [ Linea di disegno ].
Sposta il cursore su X0 Y-177 e fai il primo clic.
Spostare il cursore su X0 Y167 ed effettuare un secondo clic.
Ora modifichiamo le proprietà della linea per darle l'aspetto di una linea centrale.
Fare clic due volte sulla riga; il primo clic lo attiverà e il secondo farà apparire il suo menu.
Fare clic su [ Modifica ] - [ Proprietà ] - [ Apri ].
Inserisci queste impostazioni per lo stile dell'oggetto:
Fare clic su OK .
Ora disegneremo questa linea:
Sul lato opposto del disegno possiamo vedere che l'angolo della linea è di 12,953 gradi.
Dato che siamo sul lato opposto, tracceremo la linea a 180 - 12,953 = 167,047 gradi.
Fare clic su [ Linea ] - [ Linea di disegno ].
Questa volta inseriamo le coordinate utilizzando la tastiera.
Fare clic su [ Inserisci le coordinate ].
Digitare X0 Y-147.5 e fare clic su OK .
Fare clic su [ Inserisci angolo ].
Digitare 167.047 e fare clic su OK .
Trascina il mouse verso sinistra per impostarne la lunghezza. Spostare il mouse su X-250 e fare clic.
Ora disegneremo questa linea:
Fare clic su [ Linea ] - [ Linea di disegno ] - [ Inserisci coordinate ].
Digitare X-97.5 e Y42.5. Fare clic su OK .
Fare clic su [ Inserisci angolo ] e digitare 194,697 (ovvero 90+104,697).
Spostare il mouse su X-250 e fare clic.
Successivamente, colleghiamo le due linee sul lato sinistro.
Fare clic su [ Linea ] - [ Linea di disegno ].
Assicurarsi che lo snap al punto finale sia attivato.
Sposta il mouse su uno dei punti finali della linea a sinistra, lascialo scattare, quindi fai clic. Ripeti l'operazione sull'altra riga.
Ora disegniamo queste due linee:
Fare clic su [ Linea ] - [ Linea di disegno ].
Clicca qui:
Fare clic su [ Inserisci angolo ].
Digitare 90 e fare clic su OK .
Fare clic su [ Inserisci lunghezza ] e digitare 105. Fare clic su OK .
Fare clic su [ Linea ] - [ Linea di disegno ].
Fai clic sul punto finale dell'ultima linea tracciata, quindi trascina il mouse verso destra fino a X0 ed effettua un clic finale.
Eccellente! Ora aggiungiamo i quattro raccordi d'angolo R20.
Fare clic una volta su questa riga:
Fare clic sulla maniglia superiore per visualizzare il menu a comparsa.
Fare clic sul pulsante Filetto .
Immettere 20 nel campo di input in basso e premere Invio .
Ripeti questo processo per gli altri angoli.
Per una migliore organizzazione, raggruppiamo gli oggetti che abbiamo disegnato finora (esclusa la linea centrale).
Tieni premuto Control sulla tastiera e fai clic su tutte le linee continue e gli archi. Continua a tenere premuto Control finché non vengono tutti selezionati.
Fare clic con il tasto destro in un punto qualsiasi della finestra e selezionare [ Gruppo selezionato ] dal menu.
Ora, se passi il mouse su uno qualsiasi degli oggetti, vedrai che fa parte di un gruppo.
D'ora in poi, questi oggetti verranno trattati come un unico oggetto.
Ora aggiungiamo i cerchi!
Aggiungiamo punti come riferimenti centrali.
Fare clic su [ Punto ] - [ Inserisci coordinate ].
Digitare X-70 Y117.5 e fare clic su OK .
Ripeti questo passaggio e digita X-212.5 Y-25.
Crea un punto finale su X-35 Y-105.
Premi Esc sulla tastiera per uscire dalla funzione punto.
Fare clic su [ Cerchio/Arco ] - [ Disegna Cerchio/Arco ] - [ Centro - Raggio ].
Lascia che il mouse scatti sul punto e fai clic.
Trascina il mouse finché non leggi R10 e fai clic.
Tieni premuto il tasto MAIUSC e premi Invio sulla tastiera per creare un cerchio completo.
Ripeti il procedimento e crea un cerchio con un raggio di 17,5 nello stesso centro. Questa volta, fai clic su [ Inserisci raggio ] e digita il raggio.
Raggruppiamo i tre oggetti che abbiamo appena realizzato.
Fare clic con il tasto destro in un punto qualsiasi della finestra, quindi fare clic su [ Seleziona finestra ] nel menu.
Fare clic sopra e a sinistra dei cerchi, quindi trascinare il mouse per racchiudere gli oggetti.
Fare nuovamente clic per selezionare gli oggetti.
Fare nuovamente clic con il tasto destro del mouse sulla finestra e selezionare [ Gruppo selezionato ] dal menu.
Ora possiamo creare copie del gruppo.
Tieni premuto MAIUSC sulla tastiera, quindi fai clic e trascina il gruppo in una nuova posizione e rilascia.
Ripeti l'operazione ancora una volta, così ti ritroverai con tre gruppi.
Ora possiamo spostare le due copie in nuove posizioni.
Fare clic su uno dei gruppi e selezionare [ Modifica ] - [ Sposta ] dal menu.
Fare clic sul punto centrale come punto di riferimento.
Fare clic sul punto più a sinistra.
Ripeti e sposta l'ultimo gruppo nel punto in basso.
Grande! Continuiamo con la tasca.
Possiamo utilizzare la funzione offset per aiutarci nella creazione della tasca.
Fare clic su [ Modifica ] - [ Offset ] - [ Distanza ] e digitare 20. Fare clic su OK .
Fai clic sulla linea sopra la tasca e poi da qualche parte sotto di essa.
Fai clic sulla linea sotto la tasca e poi da qualche parte sopra di essa.
Ora dobbiamo modificare la distanza di offset. Fare clic su [ Distanza ] e digitare 72,5. Fare clic su OK .
Fai clic sulla linea a sinistra della tasca e poi da qualche parte alla sua destra.
Modificare la distanza in base alla larghezza della tasca. Fare clic su [ Distanza ] e digitare 70.036. Fare clic su OK . Fai clic sulla linea appena creata e da qualche parte alla sua destra.
Ora abbiamo quattro linee che possono essere modificate per formare i lati della tasca.
Premere Esc sulla tastiera per annullare la funzione di offset.
Fare clic sulla linea di sinistra per mostrarne le maniglie.
Assicurati di avere attivato almeno lo snap Punto finale e Intersezione.
Trascina le maniglie superiore e inferiore in modo che i punti finali della linea si intersechino con le linee superiore e inferiore.
Ripeti questo passaggio per le altre tre righe.
Aggiungiamo il raggio dell'angolo.
Fare clic sulla riga superiore e quindi sulla maniglia del punto finale, seguito dal pulsante di raccordo.
Inserisci 20 nella parte inferiore della finestra.
Premere Invio .
Ripeti questo processo per ogni angolo.
Ottimo lavoro!
Disegniamo la fessura circolare.
Possiamo utilizzare linee guida e cerchi per aiutarci con lo slot.
Fare clic su [ Cerchio/Arco ] - [ Cerchio guida ] - [ Centro - Raggio ].
Lascia che il mouse si fermi al punto zero e fai clic.
Fare clic su [ Inserisci raggio ] e digitare 70. Fare clic su OK .
Il disegno indica che i centri degli archi finali sono distanti 90 gradi.
Disegniamo linee guida a 180 - 45 e 180 + 45 gradi.
(Utilizziamo 180 gradi perché stiamo disegnando sul lato destro.)
Fare clic su [ Linea ] - [ Linea guida ] e poi sul punto zero.
Fare clic su [ Inserisci angolo ] e digitare 135. Fare clic su OK .
Fare nuovamente clic su [ Linea ] - [ Linea guida ]. Fare clic sul punto zero.
Fare clic su [ Inserisci angolo ] e digitare 225. Fare clic su OK .
Ora disegneremo i due archi laterali dell'asola.
Fare clic su [ Cerchio/Arco ] - [ Disegna Cerchio/Arco ] - [ Centro - Raggio ].
Fare clic sul punto zero.
Fare clic su [ Inserisci raggio ] e digitare 80. Fare clic su OK .
Lascia che il mouse scatti sul punto di intersezione superiore tra il cerchio guida e la linea.
Fare clic lì e lasciare che il mouse si fermi all'intersezione inferiore.
Come puoi vedere, l'anteprima dell'arco fantasma va nella direzione sbagliata. Premi lo spazio per girarlo.
Ora l'arco è corretto. Fare clic sull'intersezione in basso.
Possiamo usare la funzione offset per creare l'altro lato dello slot.
Fare clic su [ Modifica ] - [ Offset ].
Fare clic su [ Distanza ] e digitare 20 (la larghezza della fessura). Fare clic su OK .
Fare clic sull'arco e poi sul suo lato destro.
Premere Esc sulla tastiera per terminare la funzione di offset.
Ora disegneremo gli archi alla fine dello slot.
Fare clic su [ Cerchio/Arco ] - [ Disegna Cerchio/Arco ] - [ Centro - raggio ].
Lascia che il mouse scatti sull'intersezione superiore tra il cerchio guida e la linea e fai clic.
Fai un altro clic all'intersezione della linea guida e dell'arco esterno.
Fare clic ancora una volta sullo stesso punto per dire alla SimCam che vogliamo che questa posizione sia anche l'angolo iniziale dell'arco.

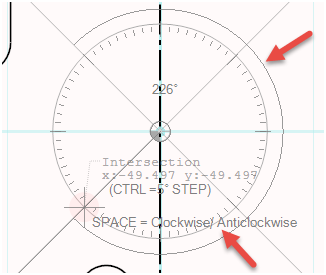

Muovi il mouse sull'intersezione sull'altro lato. Premi la barra spaziatrice sulla tastiera per invertire la direzione dell'arco e fare un clic finale.
Ripetere questa procedura nella parte inferiore dello slot.
Ripuliamo il disegno eliminando il cerchio guida e le linee guida.
Fare clic su ciascun oggetto e selezionare Elimina dal relativo menu contestuale.
Ora dovremmo avere:
Se non hai ancora salvato il tuo disegno, questo è un buon momento per farlo.

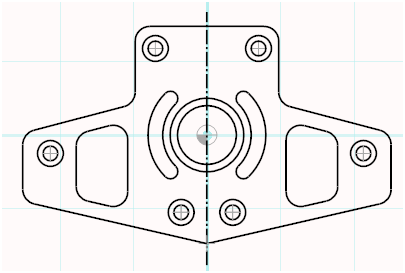

Ora abbiamo finito con la parte del disegno che specchieremo.
Per comodità, creiamo un gruppo di tutto tranne la linea centrale.
Premi Ctrl - A sulla tastiera per selezionare tutto.
Tenendo premuto Ctrl , fare clic sulla linea centrale per deselezionarla.
Fare clic con il tasto destro in un punto qualsiasi della finestra e selezionare [ Gruppo selezionato ].
Fare clic su qualsiasi oggetto nel gruppo e quindi selezionare [ Modifica ] - [ Specchia ].
Tieni premuto Maiusc sulla tastiera (per fare una copia) e fai clic sulla linea centrale.
Quasi fatto!
Creiamo ora i fori centrali.
Fare clic su [ Cerchio/Arco ] - [ Disegna Cerchio/Arco ] - [ Centro - raggio ].
Fare clic sul punto zero.
Fare clic su [ Inserisci raggio ].
Immettere 40 e fare clic su OK .
Tenere premuto il tasto Maiusc e premere Invio.
Ripeti questo processo, questa volta con un raggio di 50.
Questo è tutto!
Ricordati di salvare i tuoi progressi prima di andare avanti.
Creare percorsi utensile
Ora genereremo percorsi utensile per creare un programma CNC.
Inizieremo creando un pezzo. Ecco come:
Premi F2 sulla tastiera per visualizzare il browser dell'inventario.
Passare alla scheda Pezzi fresati .
Fare clic sul pulsante Aggiungi nuovo .
Per il Nome del pezzo da lavorare , inserire "Tutorial CADCAM". Impostare le dimensioni del pezzo come mostrato nell'immagine seguente.
Una volta finito, chiudi la finestra.
Ora dobbiamo includere il pezzo che abbiamo appena creato nel documento SimCam.
Passare a [ Altro ] - [ Pezzo da lavorare ].
Usa le frecce per individuare l'ultimo pezzo (quello che abbiamo appena creato).
Fare clic su OK .
Noterai che dobbiamo regolare il pezzo nella posizione corretta.
Per fare ciò, fare clic sul pezzo e selezionare [ Modifica ] - [ Sposta ] dal menu contestuale.
Scegliere l'angolo inferiore sinistro del pezzo come punto di riferimento.
Nei campi nella parte inferiore della finestra, inserisci X-255 e Y-155.
Premere Invio.
Successivamente, regoleremo l'origine per il programma CNC.
Passare a [ Altro ] - [ Impostazioni CAM ].
Anche qui, inserisci X-255 e Y-155.
Fare clic su OK .
Osserva come si è spostato il simbolo dell'origine.
Con tutto pronto, iniziamo tagliando le tasche.
Per prima cosa dovremo smontare il gruppo che abbiamo creato in precedenza.
Fare clic sul lato sinistro del contorno e selezionare [ Modifica ] - [ Dividi ].
Ripeti lo stesso per il lato destro del contorno.
Fare clic su uno degli oggetti per la tasca sinistra.
Dal menu contestuale, selezionare [ CAM ] - [ Pocket ].
Compila i seguenti dati:
Fare clic su OK .
Utilizzare le frecce sul lato utensile per assicurarsi che il percorso utensile sia all'interno della tasca.
Clicca su Fatto !
Ripeti questo processo per la tasca sul lato destro.

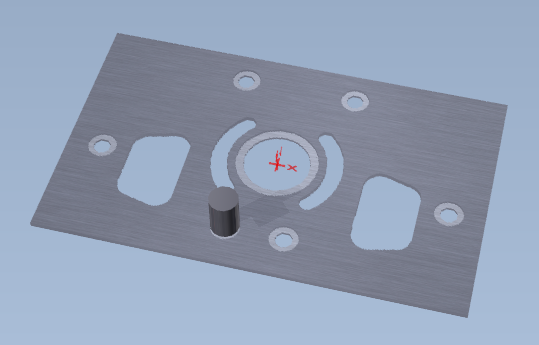

Premi il pulsante Riproduci per simulare e verificare che tutto sia a posto finora.
Si noti che è possibile perfezionare il processo di taglio per le tasche (e altre operazioni) in un secondo momento regolando i parametri per ciascun livello di operazione.
Ritorna alla SimCam facendo clic sulla scheda SimCam.
Seleziona il cerchio centrale più grande e scegli [ CAM ] - [ Tasca ].
Inserisci questi valori:
Utilizzare le frecce per mantenere il percorso utensile all'interno del cerchio.
Fare clic su Fatto !
Se il pannello dei livelli non è aperto, fai clic sul pulsante dei livelli per aprirlo.
Fai clic sull'icona dell'occhio sull'ultimo livello per nasconderlo.
Ora ripeti la procedura della tasca per il cerchio centrale più piccolo.
Utilizza i seguenti valori:
Assicurati di modificare il percorso utensile per andare all'interno e fai clic su Fine !
Nella barra degli strumenti del pannello dei livelli, fai clic sull'icona della lampadina e seleziona Mostra tutto .
Simula di nuovo.
Ora è il momento di tagliare le due fessure.
Per prima cosa creeremo manualmente un livello di contorno (poiché non stiamo utilizzando il menu CAM per questa operazione).
Nella barra degli strumenti del pannello dei livelli, fai clic sul pulsante dell'ingranaggio e seleziona Contorno dal menu.
Fai clic sulla piccola icona a forma di ingranaggio sul nuovo livello.
Fai clic sull'icona a forma di ingranaggio nella finestra degli strumenti e inserisci i seguenti valori:
Fare clic su OK .
Nel modulo Parametri operazione di taglio, inserire questi valori:
Fare clic su OK .
Ora dobbiamo aggiungere un contorno al livello in modo che SimCam sappia cosa tagliare.
Passare a [ Altro ] - [ Contorno ] - [ Traccia ].
Lascia che il mouse si fermi al punto finale di questo arco.
Fare clic, quindi lasciarlo agganciare all'altra estremità dell'arco.
Premi Esc sulla tastiera per terminare l'operazione di tracciamento.
Assicurati di cambiare il lato dell'utensile per andare all'interno.
Ora ti mostreremo un trucco per creare lo slot sul lato destro.
Nel pannello dei livelli, fai clic sull'ultimo livello (il livello di contorno che hai appena creato) per selezionarlo. Dovrebbe avere una cornice grigio scuro attorno al livello.
Nella barra degli strumenti del pannello dei livelli, fai clic sul pulsante Duplica.
Otterrai una copia del layer dello slot con gli stessi oggetti e parametri.
Nel nuovo livello in basso, fai clic sull'icona a forma di ingranaggio.
Fare clic sulla scheda Trasformazione e immettere 180 come Angolo di rotazione .
Fare clic su OK .
Entrambi gli slot sono ora tagliati!
Facciamo i buchi.
Dal pulsante a forma di ingranaggio del pannello dei livelli, crea un livello di perforazione.
Fare clic sull'icona dell'ingranaggio dei livelli di perforazione per aprire i suoi parametri.
Fare clic sull'icona a forma di ingranaggio per lo strumento e compilare i seguenti valori:
Fare clic su OK .
Nel modulo Parametri operazione di taglio , compilare questi valori.
Fare clic su OK .
Fare clic su [ Punto ], quindi fare clic al centro di ciascun foro.
Premi Esc sulla tastiera per terminare l'operazione sul punto.
Ora possiamo duplicare il livello di perforazione e modificare semplicemente i parametri.
Fare clic sul pulsante Duplica livello .
Apri i parametri per il nuovo livello.
Modificare i dati per lo strumento come segue:
Cambia i parametri del livello in questi:
Modificare i parametri del trapano in questo:
Fare clic su OK .
Simulare.
(Nota che puoi premere Ctrl - Q sulla tastiera per eseguire una rapida simulazione.)
Abbiamo quasi finito!
Completiamo il procedimento tagliando il contorno esterno.
Utilizzeremo la funzione Contorno nel menu contestuale CAM . Ma prima dobbiamo affrontare una questione minore. La linea centrale interferirà con la funzione di contorno poiché i contorni non possono avere intersezioni. Possiamo risolvere questo problema spostandolo su un livello separato che poi disabilitiamo.
Crea un nuovo livello di disegno (livello guida) facendo clic sul pulsante più nella barra degli strumenti del pannello dei livelli.
Un nuovo livello apparirà nella parte inferiore del pannello dei livelli.
Successivamente, fai clic sulla linea centrale e seleziona [ Taglia ] dal menu contestuale.
La riga verrà eliminata e copiata negli appunti.
Fare clic su [ Seleziona ] - [ Incolla ] nel menu della SimCam.
La linea centrale riapparirà sul nuovo livello (poiché avevamo selezionato questo livello).
Fare clic sull'icona del lucchetto per disabilitare il livello. Ciò garantisce che la linea centrale non interferisca con l' operazione Contorno .
Ora dobbiamo separare il contorno esterno.
Fare clic su qualsiasi oggetto sul lato sinistro del contorno e selezionare [ Modifica ] - [ Dividi ] dal menu.
Fai lo stesso sul lato destro.
Fare clic su qualsiasi oggetto sul contorno e selezionare [ CAM ] - [ Contorno ] dal menu.
Imposta questi parametri:
Utilizzare i pulsanti freccia per assicurarsi che lo strumento si trovi all'esterno del contorno. Ciò è indicato da piccole frecce arancioni rivolte verso l'esterno.
Fare clic su Fatto !
Non dimenticare di salvare il documento.
Simulare.
Congratulazioni per aver completato con successo questo tutorial CAD/CAM! Hai fatto passi da gigante nell'imparare a utilizzare questo strumento intricato e potente.
Abbiamo trattato un'ampia gamma di argomenti, dalle basi del disegno di linee e curve, al raggruppamento e alla specchiatura di oggetti, alle procedure più avanzate di creazione di percorsi utensile per la programmazione CNC. Hai anche imparato a creare un pezzo, spostarlo nella posizione corretta e impostare i parametri per varie operazioni di taglio.
Ricorda, la maestria arriva con la pratica. Non esitate a sperimentare e provare a creare i vostri progetti. Ogni nuovo progetto migliorerà la tua comprensione e competenza.
